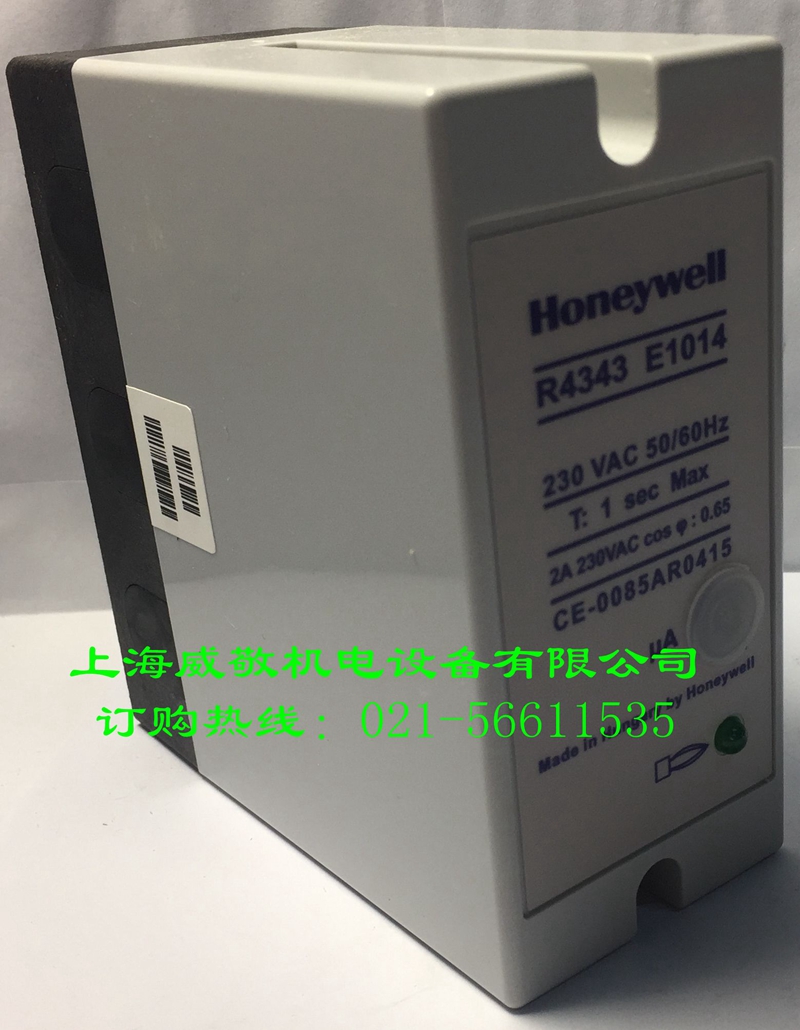

Honeywel霍尼韋爾l火焰監測控制器R4343E1014，配套C7027A、C7035A用

商品詳情

R4343D/E-火焰開關型控制器：（220Vac,50/60Hz，含放大器）

型號	適用探測器	基本功能
R4343D1017	C7012A/C及離子探針型火焰探測器	提供兩對SPDT接點開關輸出
R4343E1014	C7027，C7035，C7044	提供兩對SPDT接點開關輸出

火焰檢測器繼電器R4343E/D本質上就是一種開關，當它和適合的傳感器配合使用時就能夠指示火焰或紫外光的有、無。

火焰電流表插座可以用來檢測火焰信號的強度。

表面式安裝，插裝在基座上。（外殼符合IP40）

詳細規格

型號：R4343D 火焰檢測開關，用于整流型火焰檢測器。

R4343E 火焰檢測開關，用于紫外功率管火焰檢測器，例如霍尼韋爾C7027，C7035 ，C7044。

電氣等級：上述兩種型號均適用于115VAC~230VAC （電壓容差：＋10％～－15％），50/60Hz

接點：2 個隔離的DPDT 接點。額定等級：2A 在0.65 功率系數

環境溫度：－10～＋60℃

最大相對濕度：90％RH 在＋40℃

防護等級：IP40

熄火響應時間：小于 1 秒（標準型號）。可根據要求定制其它時間。

分級：OOCRXO

安裝

重要

1．開始安裝之前要斷開電源

2．盡可能地參照燃燒裝置的制造商的說明。如果沒有，請參照下述說明。

僅適用于R4343E：有一個內置的保險保護火焰檢測器。F 0.032A 250V/F

底盤座安裝

1．底盤座可以安裝在任何平面上，推薦垂直安裝。

2．要保留足夠的空間來進行開關的維護和更換。

底盤座接線

1．接線和過載保護應該符合當地的規則。

2．在插上開關之前確保接線的正確。

把開關插在底盤座上

1．把開關插在底盤座

2．擰緊外加螺絲把開關固定在底盤座上

3．安裝完成后，按下述步驟檢查火焰電流值。

安裝后的檢驗

在啟動系統前按下列要點檢查：

1．系統過載保護正確

2．接線正確，所有端子的螺絲都擰緊了

3．火焰檢測器正確安裝并確認使用了正確的火焰檢測器

4．燃燒裝置已經被完全地吹掃過，準備好用燃氣管道和助燃空氣點火

5．燃燒室和通氣管已被燃氣吹掃過

6．系統主開關上的電源打開

火焰檢測器的檢驗

火焰檢測開關的性能取決于火焰檢測器安裝的好壞。關于如何正確安裝火焰檢測器的指導，請參照燃燒裝置的制造商說明和檢測器的隨機資料。

火焰電流檢查

用開關面板上的檢測插孔可以方便地檢測出火焰電流。用霍尼威爾的W136 型微安培表（或其它等效的儀表）的插頭插進檢測插孔。

各種不同類型的火焰檢測器的預計最大、最小火焰電流值在下表中統一給出，以便當電流不

穩定或太小時可以參照。

注意下述各項會影響火焰檢測器的性能。

1．火焰的位置、大小和燃燒特征

2．檢測器所處的環境溫度（除了火柱）。見火焰說明表。

3．耐熔——當超過耐熔溫度 1370℃/2500 °F，會產生紫外輻射，過低的耐熔溫度會影響光電池。見相應的數據表。

4．傳感器的溫度

火柱：確保合適的火柱

其它的傳感器：見相應的表

R4343E/D的尺寸（mm）
